HVAC/ Sala Risonanza Magnetica

Realizzazione ex-novo di impianti di climatizzazione e ventilazione per sala di Risonanza Magnetica

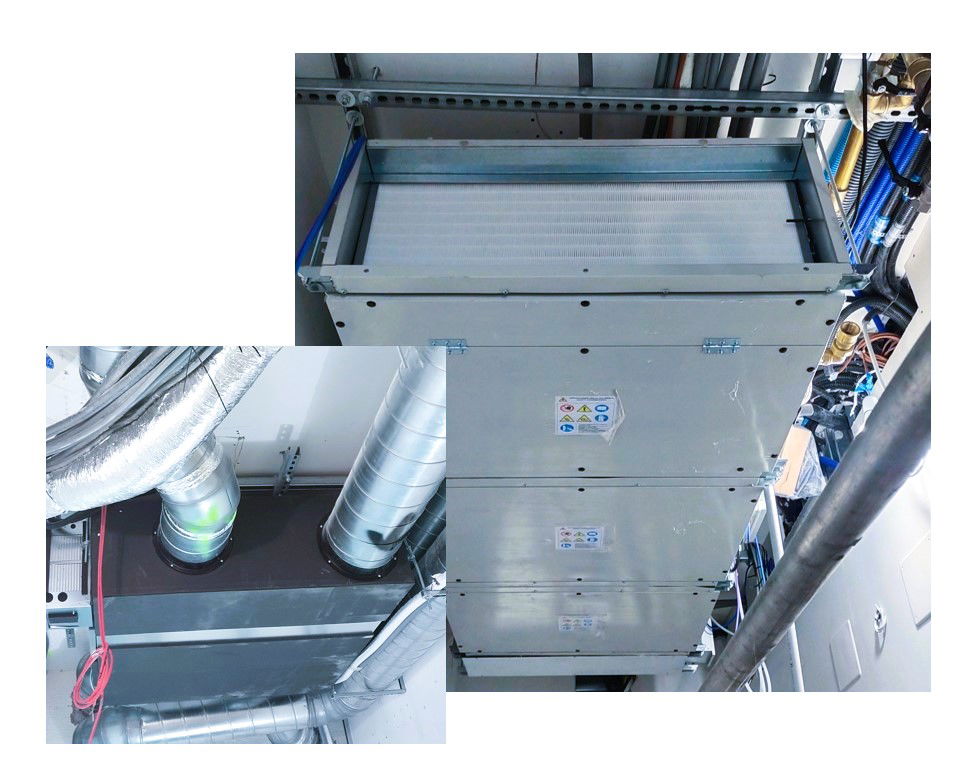

CLIENTE: Flexor Lab s.r.l. (Poliambulatorio medico) DATA REALIZZAZIONE: Luglio 2024 IMPORTO: euro 40.000 PROGETTO: la sala RM in oggetto, pur non contenendo gas criogeni quali elio liquido e conseguente rischio di "quench", ha richiesto una progettazione dettagliata al fine di mantenere nell'ambiente le specifiche condizioni termoigrometriche di progetto: temperatura, umidità relativa, ricambi aria e sovrapressione ambiente. Il sistema è costituito da un recuperatore di calore statico a piastre con ventilatori brushless di portata 1500 [mc/h] a valle del quale è stata installata un' unità di trattamento aria (UTA) componibile da controsoffitto. A partire dal tasso di ventilazione minimo richiesto ( aria esterna 11 [vol/h] circa) e dai carichi sensibili e latenti dell'ambiente si è passati al dimensionamento dei trattamenti dell'aria nel diagramma psicrometrico ed al conseguente dimensionamento dei componenti: filtro HEPA, batteria idronica 20 [kW] caldo/freddo, ventilatore brushless, umidificatore adiabatico e batteria di post-riscaldamento elettrica estiva. Al fine di mantenere la sovrapressione ambientale richiesta la portata d'aria elaborata dai ventilatori inverter è asservita ad un sensore di pressione differenziale che, tramite un controllore con logica PID, permette di mantenere costantemente il valore di sovrapressione evitando l'ingresso di inquinanti che possano compromettere il risultato delle risonanze. La potenza termica e frigorifera necessaria al sistema viene garantita da due pompe di calore aria-acqua reversibili installate in cascata di potenza termica nominale complessiva pari a 28 [kW]. VANTAGGI: il sistema consente di soddisfare pienamente i requisiti tecnici propri delle sale RM ad un costo inferiore rispetto alle soluzioni usualmente utilizzate (UTA o Rooftop) evitando l'installazione di macchine in copertura e conseguenti lavori edili.
